요즘 새 아파트 단지를 걷다 보면 예전과 다른 점이 하나 있습니다. 주차된 차가 거의 보이지 않는다는 겁니다. 처음에는 단지가 넓어서 그런가 싶었는데, 차들은 대부분 우리가 걷고 있는 잔디밭과 놀이터 아래에 있었습니다. 지하 2층, 3층까지 내려가 보면 그 규모가 생각보다 훨씬 큽니다. 문득 궁금해졌습니다. 이렇게 넓고 깊은 공간은 대체 어떻게 땅을 파서 만드는 걸까요?
차 없는 단지, 그 차는 지하 몇 층에 있을까
요즘 새 아파트 분양 광고에 빠지지 않는 문구가 있습니다. "지상에 차가 없는 단지." 처음 이 말을 봤을 때 저는 그냥 마케팅 표현이려니 했습니다. 그런데 실제로 입주해보니 정말로 단지 안에 차가 한 대도 없었습니다. 아이들이 아스팔트 대신 잔디 위를 뛰어다니는 풍경이 낯설 정도였습니다.
이게 가능한 이유는 세대당 주차대수 기준 때문입니다. 세대당 주차대수란 아파트 한 가구에 확보해야 하는 최소 주차 공간 수를 법으로 정해놓은 기준입니다. 현행 주택건설기준 등에 관한 규정에 따르면 수도권 일반 아파트는 세대당 1대 이상을 확보해야 하고, 지역과 규모에 따라 1.5대까지 요구하는 경우도 있습니다(출처: 국가법령정보센터). 1만 2천 세대 규모의 올림픽 파크포레온 같은 단지에서는 이 기준을 맞추려면 지하 2층, 3층까지 파 내려가는 것 말고는 방법이 없습니다.
제가 직접 지하 3층 끝에서 끝까지 걸어본 적이 있는데, 한쪽 끝에서 엘리베이터까지 도달하는 데만 5분이 넘게 걸렸습니다. 사실상 하나의 지하 도시입니다. 깊이도 만만치 않아서, 지상 아파트 5층 높이만큼을 거꾸로 파 내려가는 셈이라는 말이 실감 났습니다.
- 세대당 주차대수 기준: 수도권 기준 1세대당 최소 1대 이상
- 대단지 아파트는 지하 2~3층 굴착이 사실상 필수
- 지하 주차장 깊이는 지상 5층 건물 높이에 맞먹음
요약: 지상에 차가 없는 단지는 법정 세대당 주차대수를 맞추기 위해 지하 수십 미터를 파 내려간 결과물입니다.
흙막이공법, 땅을 파기 전에 벽을 먼저 심는 역발상
처음 이 공사 방식을 접했을 때 저는 솔직히 이해가 안 됐습니다. 구덩이를 파려면 당연히 먼저 파고 그다음에 벽을 세우는 거 아닌가 싶었거든요. 그런데 도심에서는 그게 불가능합니다. 비탈면을 만들면서 파 내려가는 방식, 즉 법면굴착(비탈면 굴착)은 파려는 구덩이보다 훨씬 넓은 빈 땅이 필요한데, 도심 아파트 부지 담장 너머엔 바로 도로와 기존 건물이 붙어 있으니까요. 여기서 법면굴착이란 흙이 무너지지 않도록 구덩이 가장자리를 비스듬하게 깎아 내려가는 방식을 말합니다.
게다가 지하수 문제도 있습니다. 땅 속에 물이 스며들면 흙은 더 쉽게 흘러내리고, 옆 건물 밑의 흙까지 따라 빠지면 그 건물이 기울 수 있습니다. 그래서 고안된 것이 흙막이공법입니다. 흙막이공법이란 굴착하기 전에 지상에서 기계로 좁고 깊은 구멍을 줄지어 뚫은 뒤, 그 구멍마다 철근과 콘크리트를 부어 넣어 땅속에 보이지 않는 벽을 먼저 세우는 방식입니다. 파고 나서 벽을 만드는 게 아니라, 파기 전에 벽부터 심는 역발상이죠.
이 벽이 완성된 다음에야 안쪽의 흙을 퍼냅니다. 굴착이 진행되는 동안 이 벽이 바깥의 흙과 지하수를 막아줍니다. 그래도 벽이 안쪽으로 밀릴 수 있어서 추가 보강이 필요합니다. 쇠 기둥을 가로질러 버팀대로 받치거나, 어스앵커(Earth Anchor)라는 방식으로 벽 뒤 땅속으로 굵은 강선을 비스듬히 박아 잡아당기기도 합니다. 어스앵커란 지반 속에 강선을 정착시켜 흙막이 벽이 바깥으로 쏠리지 않도록 고정하는 보강 기술입니다. 제 경험상 이 부분이 가장 복잡한 판단이 필요한 공정이라고 현장 엔지니어분들이 입을 모았습니다(출처: 한국건설기술연구원).
요약: 흙막이공법은 도심 굴착의 핵심으로, 파기 전에 땅속에 콘크리트 벽을 먼저 심어 지반 붕괴와 지하수 유입을 차단합니다.
탑다운공법, 위에서는 만들고 아래에서는 판다

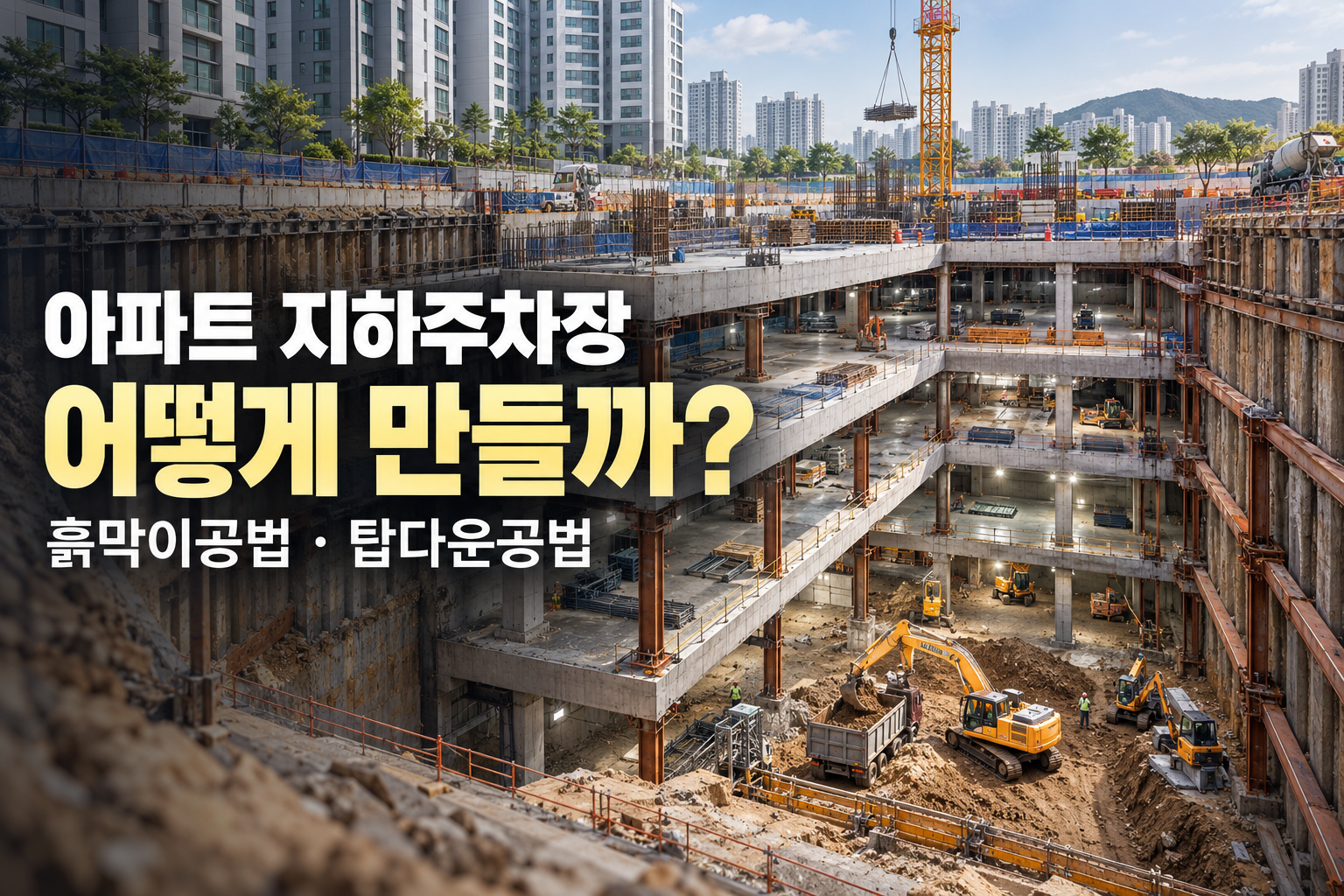

지하주차장 공법을 찾아보다가 가장 흥미로웠던 것이 탑다운(Top-Down)공법이었습니다. 보통 건물을 짓는다고 하면 땅을 필요한 깊이까지 모두 파낸 뒤 가장 아래쪽 기초부터 위로 올라오는 모습을 떠올리게 됩니다. 탑다운공법은 순서가 조금 다릅니다. 지상층 또는 지하 상부의 슬래브를 먼저 만들고, 만들어진 슬래브 아래에서 다시 흙을 파내면서 아래쪽 구조물을 순차적으로 시공합니다. 조건에 따라 지상부 공사도 병행할 수 있어 도심의 깊은 굴착이나 공사 기간을 고려해야 하는 현장에서 활용됩니다. 처음에는 “콘크리트 바닥을 만들어 놓고 그 아래를 다시 판다고?” 싶었습니다. 그런데 원리를 알고 보면 먼저 만들어진 슬래브가 건물의 바닥 역할만 하는 것이 아니라 공사 과정에서 흙막이벽을 지지하는 역할에도 활용될 수 있습니다. 다만 모든 아파트 지하주차장을 탑다운공법으로 만드는 것은 아닙니다. 현장의 지반과 주변 환경, 지하층 깊이, 공사 계획 등에 따라 적합한 공법을 선택하게 됩니다.
요약: 탑다운공법은 상부 슬래브를 먼저 시공한 뒤 그 아래를 굴착하면서 지하 구조물을 만들어가는 방식으로, 현장 조건에 따라 지상과 지하 공사를 병행할 수 있다는 특징이 있습니다.
지하 주차장 완공되면 보이지 않는 구조, 인천 검단 사고가 남긴 것
이런 지하 공사 과정을 찾아보다 보니 자연스럽게 떠오른 사고가 있었습니다. 2023년 인천 검단 아파트 지하주차장 붕괴 사고입니다. 당시 지하주차장 지붕 구조물이 무너지면서 아파트 지하 구조물의 안전 문제가 크게 주목받았습니다. 국토교통부 사고조사위원회는 조사 결과 전단보강근 누락과 콘크리트 강도 부족 등을 사고 원인으로 지목했습니다. 특히 사고가 발생한 무량판 구조에서는 기둥과 슬래브가 만나는 부분에서 발생하는 힘을 어떻게 견디도록 설계하고 시공하느냐가 중요합니다. 무량판 구조는 보를 두지 않고 기둥이 슬래브를 직접 지지하는 구조입니다. 공간 활용과 설비 배치 등에 장점이 있지만, 기둥 주변에 힘이 집중될 수 있기 때문에 설계에 따라 필요한 전단보강이 제대로 이루어지는 것이 중요합니다. 이 사고를 접하고 나니 평소 지하주차장에서 아무 생각 없이 지나치던 기둥과 천장이 조금 다르게 보였습니다. 완공된 뒤에는 콘크리트 표면밖에 보이지 않지만 그 안쪽에 어떤 철근이 어떻게 배치됐는지는 눈으로 확인하기 어렵습니다. 결국 설계와 시공, 감리와 품질관리가 각 단계에서 제대로 이루어지는 것이 중요한 이유입니다. 다만 검단 사고를 탑다운공법이나 지하주차장 자체의 문제로 볼 수는 없습니다. 사고조사 결과에서 지적된 설계·시공·품질관리상의 문제와 지하 굴착공법은 구분해서 볼 필요가 있습니다.
요약: 검단 지하주차장 붕괴 사고는 지하주차장 자체나 탑다운공법의 문제가 아니라, 구조물 내부의 설계·시공과 품질관리가 얼마나 중요한지를 보여준 사례입니다.
자주 묻는 질문
Q. 아파트 지하주차장은 보통 몇 층까지 파나요?
A. 단지 규모와 법정 세대당 주차대수 기준에 따라 다르지만, 수도권 대단지 아파트는 지하 2~3층이 일반적입니다. 1만 세대 이상 초대형 단지의 경우 지하 3층 이상으로 내려가는 경우도 있으며, 굴착 깊이는 지상 5층 건물 높이에 맞먹을 정도입니다.
Q. 흙막이공법이 없으면 도심 굴착이 왜 안 되나요?
A. 도심에서는 파려는 구덩이 바로 옆에 건물과 도로가 붙어 있어 비탈면을 만들 공간 자체가 없습니다. 흙막이 벽 없이 굴착하면 지하수가 유입되고 인접 건물 지반이 함께 흘러내릴 수 있어, 먼저 벽을 땅속에 심는 흙막이공법이 필수입니다.
Q. 탑다운공법은 일반 공법보다 뭐가 좋은 건가요?
A. 1층 바닥판을 먼저 만들어 뚜껑처럼 덮어두고 그 아래를 굴착하면서 동시에 위로 건물을 올릴 수 있어 전체 공사 기간을 크게 줄일 수 있습니다. 흙막이 벽 지지 효과도 커서 도심 협소 부지나 일정이 촉박한 현장에서 주로 씁니다.
Q. 2023년 검단 아파트 붕괴 사고 원인이 정확히 뭔가요?
A. 국토교통부 사고조사위원회는 전단보강근 누락과 콘크리트 강도 부족 등을 사고 원인으로 지목했습니다. 보이지 않는 지하 구조물에서 시공 기본이 지켜지지 않으면 완공 후에는 확인조차 불가능하다는 점에서 업계 전반에 경각심을 불러일으킨 사고였습니다.
결론
지하 주차장은 완공되는 순간 모든 공정이 흙과 콘크리트 뒤로 사라집니다. 흙막이공법으로 벽을 심고, 어스앵커로 잡아당기고, 경우에 따라 탑다운공법으로 위아래를 동시에 진행한 그 모든 과정이 감쪽같이 지워지는 겁니다. 그래서 저는 이 공정이 건설에서 가장 무서운 영역이라고 생각합니다.
지하 3층 엘리베이터 앞에 설 때마다, 이 자리가 어떤 과정을 거쳐 만들어졌는지 한 번쯤 떠올려보게 됩니다. 앞으로 아파트를 분양받거나 이사를 고려 중이라면, 지하 구조물 시공 품질과 관련 인허가 서류를 꼼꼼히 확인해보는 것도 나쁘지 않을 것 같습니다. 보이지 않는 곳의 기본이 결국 집 전체를 지탱하니까요.
