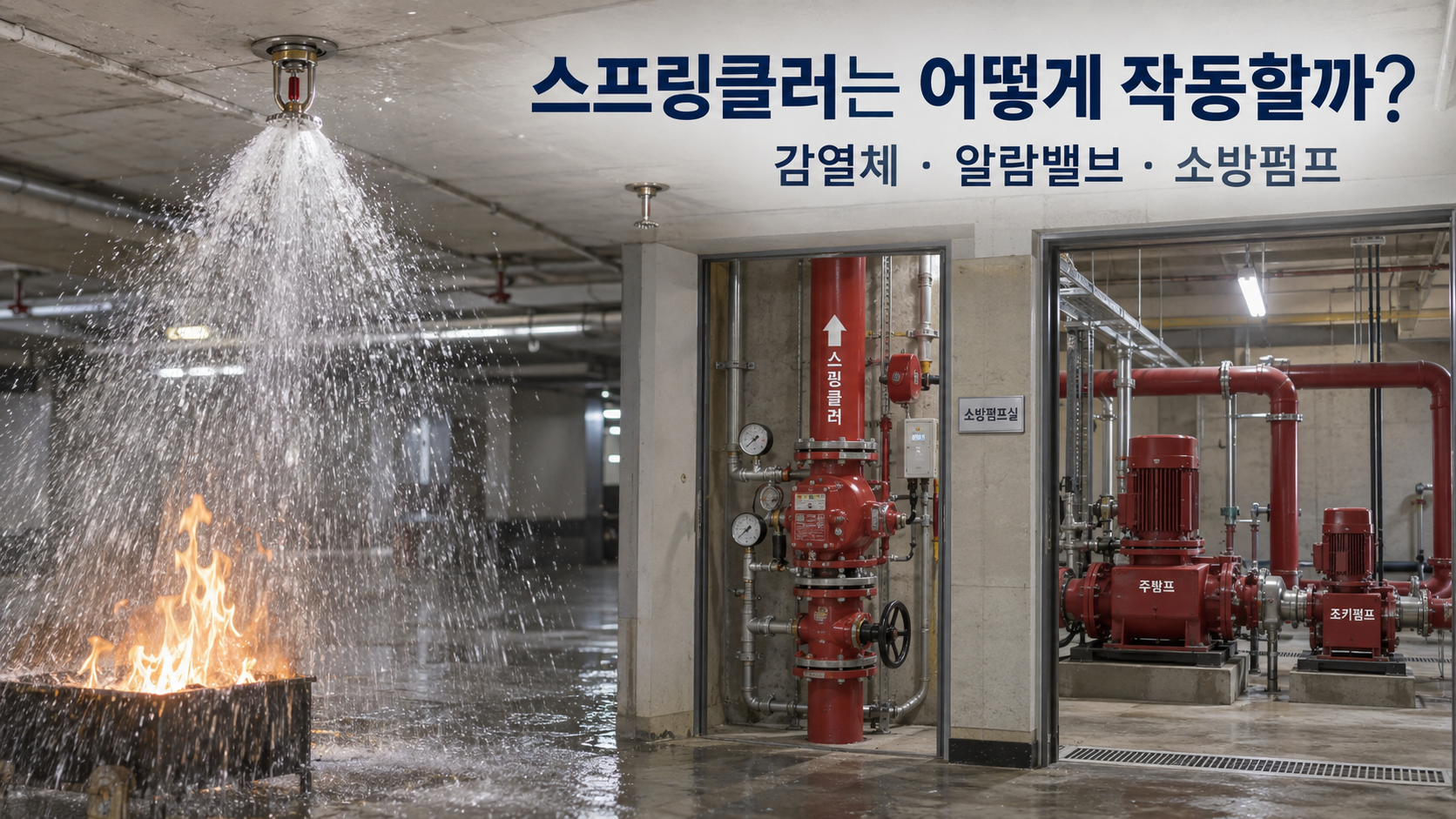

솔직히 저는 스프링클러를 그냥 천장에 달린 ‘불이 나면 물을 뿌리는 장치’ 정도로만 생각했습니다. 화재감지기가 연기를 감지하면 스프링클러가 작동하고, 천장에서 물이 쏟아지는 단순한 구조라고 생각했습니다. 그런데 작동 원리를 찾아보니 생각보다 훨씬 정교했습니다. 천장에 보이는 작은 스프링클러 헤드 뒤에는 배관이 연결되어 있고, 알람밸브와 소방펌프 같은 여러 설비가 하나의 시스템으로 움직이고 있었습니다.
특히, 의외였던 건 화재가 발생했다고 해서 건물 안의 모든 스프링클러가 한꺼번에 작동하는 것은 아니라는 점이었습니다. 그렇다면 스프링클러는 어떻게 불이 난 것을 알고 작동하는 걸까요? 화재감지기가 신호를 보내는 걸까요, 아니면 천장에 달린 작은 헤드가 스스로 반응하는 걸까요?
오늘은 매일 우리 머리 위에 있지만 정작 작동 원리는 잘 모르는 스프링클러의 구조와 화재가 발생했을 때 물이 나오기까지의 과정을 하나씩 알아보겠습니다.
스프링클러가 불을 감지하는 방식 — 열이 전부다
영화에서 자주 나오는 장면이 있습니다. 누군가 담배 연기를 피우거나 총이 한 방 터지면 건물 전체 스프링클러가 일제히 쏟아지는 장면. 제가 직접 자료를 찾아보고 나서 확실히 알게 됐는데, 이건 완전한 픽션입니다. 실제 스프링클러는 연기나 소리가 아닌 오직 열에만 반응하고, 작동하는 헤드도 불이 난 그 자리의 것 하나뿐입니다.
스프링클러 헤드 내부에는 감열체(感熱體)가 들어 있습니다. 여기서 감열체란 일정 온도에 도달하면 물리적으로 변형되거나 파괴되도록 설계된 부품으로, 크게 유리 벌브 방식과 퓨즈메탈 방식 두 가지로 나뉩니다. 유리 벌브 방식은 팽창성 액체가 든 유리관이 열에 의해 파열되는 구조이고, 퓨즈메탈은 특정 온도에서 녹는 합금이 디플렉터를 붙잡고 있다가 녹으면 디플렉터가 낙하하면서 노즐이 개방됩니다.
이때 중요한 것은 헤드가 개방된다고 해서 바로 물이 나오는 게 아니라는 점입니다. 이미 배관 안에 물이 꽉 차 있어야만 헤드가 열리는 즉시 분사가 시작됩니다. 이게 바로 습식 스프링클러(Wet Pipe System)의 핵심 원리입니다. 배관에 항상 가압된 물이 충전된 상태를 유지하기 때문에 감열체가 파손되는 순간 즉각적인 방수가 가능합니다.
반면 준비 작동식 스프링클러(Pre-action System)는 평소 배관 안을 비워두는 방식입니다. 동파 우려가 있는 지하 주차장이나 냉동창고 같은 환경에서 주로 쓰이는데, 화재 감지기가 신호를 보낸 후 밸브가 열리고 물이 배관을 채우는 과정이 필요하기 때문에 최소 1분 이상의 지연이 생깁니다. 제 경험상 이 차이를 모르는 분들이 많은데, 설치 환경에 따라 어떤 방식인지 미리 파악해두는 게 중요합니다.
- 습식 스프링클러: 배관 내 항상 가압수 충전 → 감열체 파손 즉시 분사
- 준비 작동식: 평소 배관 비워둠 → 감지기 신호 후 물 공급, 최소 1분 이상 지연
- 살수형(개방형) 헤드: 감열체 없음 → 별도 밸브 조작으로 일제 살수
요약: 스프링클러는 연기가 아닌 열에만 반응하며, 습식과 준비 작동식은 배관 충수 여부에 따라 반응 속도가 결정적으로 달라진다.
알람밸브가 수신반에 신호를 보내는 구조
스프링클러 헤드가 열려 물이 흐르기 시작하면, 그 다음 단계는 건물 전체에 화재를 알리는 일입니다. 이 역할을 하는 게 알람밸브실에 설치된 알람밸브(Alarm Valve)입니다. 여기서 알람밸브란 평상시에는 닫혀 있다가 스프링클러 2차 측 수압이 떨어지는 순간 내부 클래퍼가 열리면서 화재 신호를 발생시키는 핵심 장치입니다.
구조를 좀 더 풀어서 설명하면 이렇습니다. 알람밸브 내부에는 클래퍼라는 원판형 체크밸브가 있는데, 평상시에는 1차 측(펌프에서 오는 쪽)과 2차 측(스프링클러 배관 쪽) 수압이 동일하게 걸려 있어 클래퍼가 닫힌 상태를 유지합니다. 화재로 헤드가 열리면 2차 측에서 물이 급격히 빠져나가 수압이 낮아지고, 이 압력 차이로 인해 1차 측 물이 클래퍼를 밀어 올리면서 압력 스위치(Pressure Switch) 연결구에 압력이 가해집니다. 압력 스위치란 배관 내 수압 변화를 전기 신호로 변환해 수신반에 전달하는 센서를 말합니다.
이 신호를 받은 수신반은 주경종, 지구경종, 비상방송, 사이렌을 연쇄적으로 작동시킵니다. 제가 이 흐름을 처음 파악했을 때 놀랐던 건, 스프링클러 헤드 하나가 열리는 것만으로 건물 전체 경보 체계가 연동된다는 점이었습니다. 따로 누군가가 경보 버튼을 눌러야 하는 게 아닙니다.
알람밸브실 관리에서 실무적으로 중요한 부분도 있습니다. 버터플라이 밸브(Butterfly Valve)는 1차 측 배관을 개폐하는 밸브인데, 여기서 버터플라이 밸브란 디스크 모양의 판이 회전하며 유량을 조절하는 구조입니다. 이 밸브는 반드시 상시 개방 상태여야 하고, 이를 감시하기 위해 탬퍼스위치(Tamper Switch)가 달려 있습니다. 탬퍼스위치란 밸브의 개폐 상태를 감지해 제어반에 이상 신호를 보내는 장치로, 누군가 실수로 밸브를 잠글 경우 즉시 경보가 울리는 구조입니다. (출처: 소방청 국가화재정보센터)
요약: 알람밸브는 스프링클러 2차 측 수압 저하를 감지해 클래퍼를 열고, 압력 스위치를 통해 수신반에 화재 신호를 자동 전달한다.
소방펌프와 압력챔버 — 물을 꼭대기까지 밀어 올리는 힘
스프링클러가 분당 80L 이상의 물을 0.1MPa 이상의 압력으로 분사하려면, 지하 펌프실에서 수십 층 위까지 안정적으로 물을 공급하는 시스템이 뒷받침돼야 합니다. 이 역할을 맡은 게 소방 펌프실의 주펌프, 보조펌프(충압펌프), 그리고 압력챔버입니다.
압력챔버(Pressure Chamber)는 소방 배관의 '심장박동' 같은 역할을 합니다. 여기서 압력챔버란 내부 상단 1/3은 공기, 하단 2/3는 물로 채워진 용기로, 평상시 배관 내 수압을 일정하게 유지하면서 주펌프와 보조펌프의 기동·정지 신호를 발생시키는 기준점 역할을 합니다. 압력챔버 외부에 달린 압력 스위치에 각 펌프의 기동 압력과 정지 압력을 설정해두는 방식입니다.
압력 스위치 설정 방식도 처음 보면 헷갈리는 부분입니다. 스위치 전면에 표시된 Range값은 펌프 정지 압력, Differ값은 정지 압력과 기동 압력의 차이를 나타냅니다. 예를 들어 Range 5, Differ 1로 설정하면 배관 압력이 4(5-1=4)까지 떨어졌을 때 펌프가 기동하고, 5에 도달하면 정지합니다. 그리고 보조펌프의 Range값을 주펌프보다 높게 설정하는 것이 핵심입니다. 보조펌프가 먼저 돌다가 압력을 못 버티면 그제야 주펌프가 투입되는 순서를 만들어야 하기 때문입니다.
제가 직접 이 구조를 파악해보면서 흥미로웠던 건, 화재가 완전히 진압된 후 스프링클러 펌프는 자동으로 멈추지 않는다는 점이었습니다. 주펌프는 반드시 수동으로 정지시켜야 하는 구조입니다. 자동 정지 시 오작동 가능성을 배제하기 위한 설계인데, 이 부분을 모르고 있으면 화재 후 처리 과정에서 당황할 수 있습니다. (출처: 국가법령정보센터 — 화재안전기준)
화재 발생 시 전체 작동 흐름 정리
전체 흐름을 순서대로 보면 구조가 훨씬 명확해집니다. 화재 발생 → 스프링클러 헤드 개방 및 방수 → 알람밸브 클래퍼 개방 → 압력 스위치 작동 → 수신반으로 화재 신호 전달 → 비상방송·경종·사이렌 작동 → 배관 수압 저하(보조펌프 기동 압력 도달) → 보조펌프 기동 → 수압 추가 저하(주펌프 기동 압력 도달) → 주펌프 기동 → 화재 진압 후 펌프 수동 정지. 이 전체 흐름이 사람 손을 거치지 않고 자동으로 연결되는 구조입니다.
요약: 압력챔버와 압력 스위치가 보조펌프·주펌프를 순차 기동시켜 배관 수압을 유지하며, 주펌프는 화재 진압 후 반드시 수동으로 정지해야 한다.
자주 묻는 질문
Q. 스프링클러가 작동하면 건물 전체에 물이 쏟아지나요?
A. 일반적인 습식·준비 작동식 스프링클러는 그렇지 않습니다. 감열체가 파손된 헤드만 개별적으로 개방되는 구조이기 때문에, 불이 난 구역의 헤드 하나 혹은 소수만 작동합니다. 개방형(살수형) 헤드를 사용하는 일제 살수 방식은 예외적으로 해당 구역 전체에 동시에 분사되지만, 이는 특수한 위험 시설에 적용되는 방식입니다.
Q. 스프링클러 수동 조작은 어떻게 하나요?
A. 준비 작동식 스프링클러의 경우 감지기 오작동이나 고장 시 자동으로 물이 공급되지 않을 수 있습니다. 이때는 건물 내 밸브실 인근에 설치된 수동 조작함을 이용해 직접 밸브를 열어 배관에 물을 공급할 수 있습니다. 소방관 전용이 아니라 건물 관리자나 입주민도 사용할 수 있는 설비이므로, 평소 위치를 파악해두는 것이 좋습니다.
Q. 스프링클러 헤드가 오작동해서 갑자기 물이 나올 수 있나요?
A. 감열체가 설계 온도(보통 68~93°C) 이상의 열에 노출되지 않는 한 헤드는 개방되지 않습니다. 단순한 충격이나 진동으로는 작동하지 않도록 설계되어 있습니다. 다만 헤드가 물리적으로 파손되거나 제조 불량인 경우 오작동 가능성이 있기 때문에, 정기적인 외관 점검과 부식·손상 헤드의 교체가 중요합니다.
Q. 탬퍼스위치가 울리면 어떻게 해야 하나요?
A. 탬퍼스위치 경보는 알람밸브실 내 버터플라이 밸브가 잠긴 상태를 의미합니다. 즉시 밸브실을 확인해 해당 밸브를 완전 개방 상태로 복구해야 합니다. 밸브가 닫혀 있으면 실제 화재 시 스프링클러에 물이 공급되지 않기 때문에, 이 경보를 단순 오작동으로 가볍게 넘기는 것은 위험합니다.
결론
스프링클러를 처음 공부할 때는 그냥 "천장에 달린 물 뿌리는 장치" 정도로 생각했습니다. 그런데 감열체 하나가 열리는 순간부터 알람밸브, 압력 스위치, 수신반, 보조펌프, 주펌프까지 전부 연동되는 구조를 파악하고 나서는 생각이 완전히 바뀌었습니다. 이 설비는 단순한 물 분사 장치가 아니라, 화재 감지부터 경보 발령까지를 하나의 연결된 시스템으로 처리하는 자동 소방 시스템입니다.
제가 드리고 싶은 말은 하나입니다. 거주하거나 근무하는 건물에 습식인지 준비 작동식인지, 수동 조작함은 어디 있는지 정도는 미리 확인해두시는 것이 좋습니다. 화재는 항상 '갑자기' 납니다. 설비를 아는 것만으로도 초기 대응에서 결정적인 차이가 생길 수 있습니다.
