솔직히 저는 꽤 오랫동안 엘리베이터가 줄 하나에 의지해 매달려 있다고 생각했습니다. 어릴 때 높은 층 건물에서 엘리베이터를 타면 괜히 발밑이 아득해지는 느낌, 다들 한 번쯤 겪어보셨을 겁니다. 그런데 엘리베이터 설비를 다루는 현장을 직접 들여다보고 나서야 제 생각이 완전히 틀렸다는 걸 알았습니다. 줄이 끊어지면 추락한다는 건 영화 속 연출에 가까웠고, 실제 엘리베이터 안에는 생각보다 훨씬 촘촘한 안전 구조가 숨어 있었습니다.

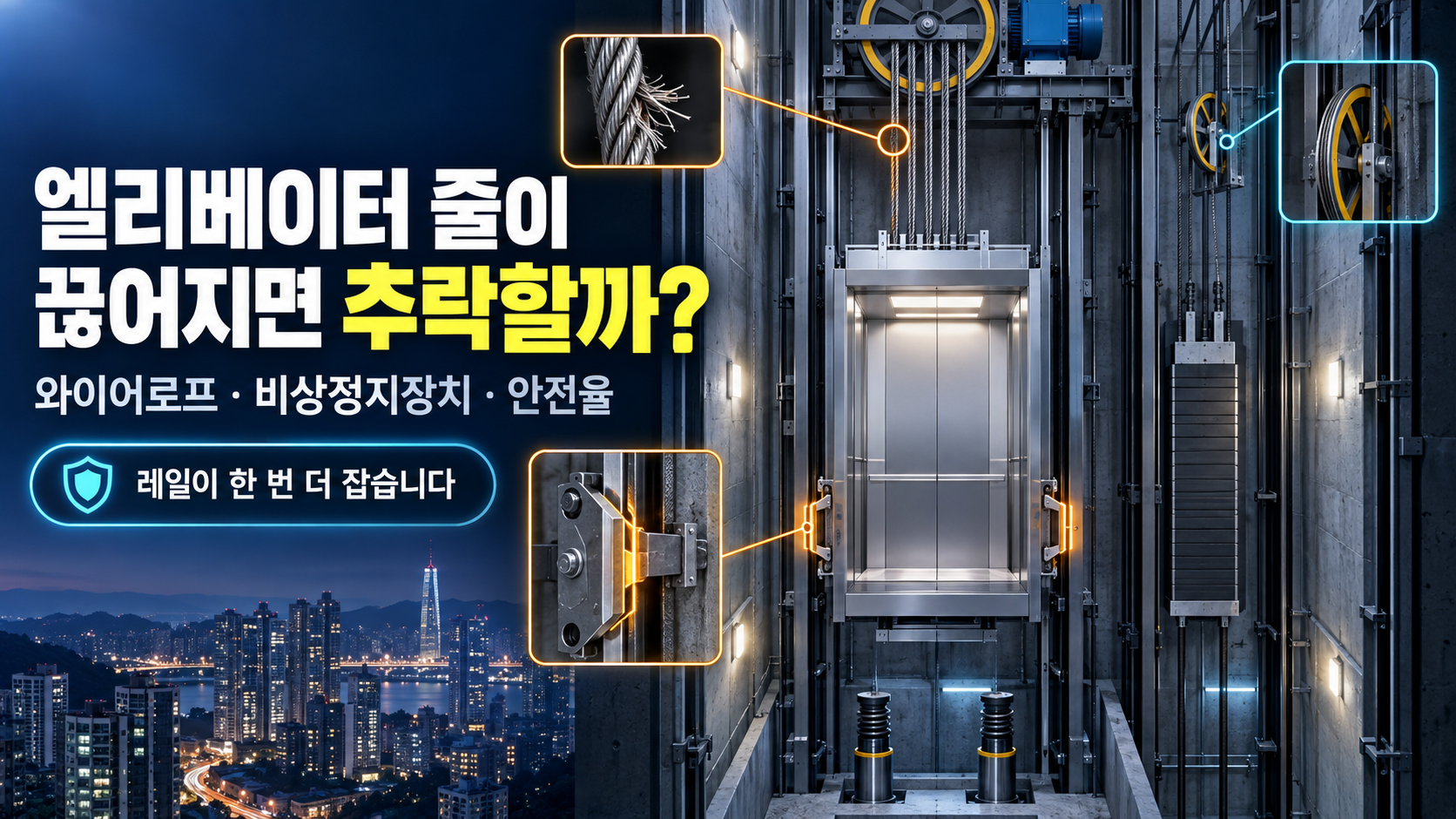

와이어로프 — 줄 하나가 아닌 이중, 삼중의 구조
제가 처음 엘리베이터 구조를 들여다봤을 때 가장 먼저 깨진 오해가 바로 이것이었습니다. '줄 하나가 끊어지면 바로 추락한다'는 그림이요.
실제 로프식 엘리베이터는 와이어로프(Wire Rope)를 여러 가닥 사용합니다. 여기서 와이어로프란 수십 개의 가는 강철 선재를 꼬아서 하나의 스트랜드를 만들고, 그 스트랜드 여러 개를 다시 섬유 심(Core) 주위에 꼬아 완성한 고강도 강철 줄입니다. 쉽게 말해, 이미 로프 하나 자체가 수십 겹의 강철로 이루어진 구조물인 셈입니다.
여기에 더해 엘리베이터 한 대에는 이 와이어로프를 최소 3가닥에서 많게는 10가닥까지 사용합니다. 안전율(Safety Factor)이라고 부르는 기준이 있는데, 이 안전율이란 실제 허용 하중 대비 구조물이 견딜 수 있는 최대 하중의 비율을 의미합니다. 국내 엘리베이터 설계 기준상 와이어로프의 안전율은 최소 10배 이상으로 설정됩니다. 즉 정원이 가득 탄 상태에서 엘리베이터 자체 무게까지 합산한 하중의 10배를 견딜 수 있어야 한다는 뜻입니다.
최근에는 폴리우레탄(Polyurethane) 외피로 감싼 벨트형 고강도 로프도 쓰이기 시작했습니다. 내마모성이 훨씬 뛰어나서 로프 수명이 길어지고, 접촉 면적이 넓어 미끄러짐도 줄어드는 구조입니다. 제가 직접 써봤다기보다, 설비 관계자에게 직접 설명을 들었을 때 "이전 로프랑은 차원이 다르다"는 말이 기억에 남았습니다.
엘리베이터 반대편에는 균형추(Counterweight)도 있습니다. 균형추란 엘리베이터 카의 무게를 상쇄하기 위해 반대 방향에 달아 놓은 금속 추로, 엘리베이터가 올라가면 균형추는 내려가고 내려가면 올라가는 방식으로 작동합니다. 덕분에 구동 모터가 엘리베이터 전체 무게를 온전히 들어 올릴 필요가 없어 에너지 소비도 줄어듭니다.
한국승강기안전공단의 자료에 따르면 로프 파단 자체는 엘리베이터 사고 원인 중 극히 낮은 비율을 차지하며, 정기 검사와 유지관리 주기를 지킬 경우 실질적으로 전체 로프가 동시에 끊어지는 상황은 발생하기 어렵다고 밝히고 있습니다(출처: 한국승강기안전공단).
- 와이어로프는 수십 가닥의 강철을 꼬아 만든 복합 구조물로, 한 엘리베이터에 최소 3가닥 이상 사용
- 안전율 10배 이상 — 정원 만원 하중과 카 자체 무게를 합한 값의 10배를 견디도록 설계
- 폴리우레탄 벨트형 로프 등장으로 내구성과 안전 여유가 더욱 강화
- 균형추가 모터 부하를 분담해 구조 전체의 안정성을 높임
비상정지장치 — 로프가 끊겨도 레일이 잡는다
그러면 정말 최악의 상황, 즉 로프에 심각한 문제가 생겨 엘리베이터가 비정상적으로 빠른 속도로 하강하기 시작하면 어떻게 될까요. 제가 이 부분을 처음 들었을 때 솔직히 예상 밖이었습니다. '그냥 브레이크 아닌가?' 하고 생각했는데, 실제 구조는 훨씬 정교했습니다.
엘리베이터에는 조속기(Governor)라는 장치가 설치됩니다. 조속기란 엘리베이터의 이동 속도를 실시간으로 감시하는 장치로, 정상 운행 속도를 초과하면 단계적으로 제동 신호를 보내도록 설계된 기계식·전기식 복합 장치입니다. 1차로 전기 공급을 차단해 모터를 멈추고, 그래도 속도가 줄지 않으면 2차로 기계식 비상정지장치(Safety Gear)를 작동시킵니다.
비상정지장치, 이른바 세이프티 기어(Safety Gear)는 엘리베이터 카 양쪽에 달린 가이드 레일(Guide Rail)을 물리적으로 붙잡는 구조입니다. 가이드 레일이란 엘리베이터 카가 흔들리지 않고 수직으로 움직이도록 승강로 벽을 따라 설치된 한 쌍의 금속 레일을 말합니다. 조속기가 이상 속도를 감지하면 세이프티 기어 안의 쐐기형 부품이 레일을 강하게 조여 엘리베이터를 그 자리에 정지시킵니다.
이 개념을 처음 대중에게 보여준 사람이 바로 엘리샤 오티스(Elisha Otis)입니다. 1854년 뉴욕 박람회에서 그는 직접 엘리베이터 위에 올라탄 채 로프를 끊어버렸습니다. 제가 그 장면을 기록으로 처음 접했을 때 꽤 오래 멍하니 있었습니다. 로프가 끊기는 순간 스프링이 튀어나와 톱니 멈춤 장치를 레일에 걸리게 하는 방식으로 엘리베이터는 그 자리에서 멈췄습니다. 현대 비상정지장치의 원형이 그때 이미 완성된 셈입니다.
정전 상황도 마찬가지입니다. 일반적인 엘리베이터 구동 브레이크는 전류가 흘러야 풀리는 구조, 즉 무여자 작동(Fail-Safe) 방식으로 설계됩니다. 무여자 작동이란 전원이 공급될 때는 스프링 힘을 전자석으로 이겨 브레이크를 열고, 전원이 끊기면 스프링 힘에 의해 브레이크가 자동으로 체결되는 방식을 의미합니다. 그러니 정전됐다고 엘리베이터가 그대로 추락한다는 건 이 구조를 모를 때의 오해입니다. 제 경험상, 이 사실을 알고 난 뒤 고층 건물 엘리베이터를 탈 때 느낌이 꽤 달라졌습니다.
그 모든 장치가 작동하지 못하는 극한 상황에 대비해 승강로 최하부에는 버퍼(Buffer)가 설치됩니다. 버퍼란 엘리베이터 카가 최저점에 충돌할 때 충격을 흡수하는 완충 장치로, 프링형과 기름이 든 유압형 두 가지가 쓰입니다. 국제 기준인 ISO 8100-1에서도 비상정지장치와 버퍼는 필수 안전 요소로 명시하고 있습니다(출처: ISO 8100-1 Lifts for the transport of persons and goods).
자주 묻는 질문
Q. 엘리베이터 줄이 실제로 끊어진 사고가 있나요?
A. 와이어로프 전체가 동시에 파단된 사례는 극히 드뭅니다. 한국승강기안전공단 통계를 보면 엘리베이터 사고의 주요 원인은 로프 파단보다 문 관련 결함, 제어 오작동, 유지관리 미흡 쪽이 훨씬 높습니다. 제가 직접 현장 이야기를 들어보니, 오래된 건물에서 로프 한 가닥에 이상이 생겨도 나머지 가닥이 버티는 동안 교체할 시간이 충분하다고 합니다.
Q. 정전되면 엘리베이터에 갇히는 건가요, 추락하는 건가요?
A. 추락이 아니라 멈추는 것이 맞습니다. 브레이크가 무여자 작동 방식으로 설계되어 있어 전원이 끊기는 순간 스프링 힘으로 브레이크가 체결됩니다. 일부 건물은 비상 전원이나 자동구출운전장치가 있어 가장 가까운 층까지 이동 후 문을 열어주기도 합니다. 다만 건물과 설비에 따라 다를 수 있어, 비상 호출 버튼을 눌러 안내를 기다리는 것이 가장 안전합니다.
Q. 엘리베이터가 떨어질 때 점프하면 살 수 있나요?
A. 현실적으로 좋은 방법이 아닙니다. 엘리베이터 안에서는 충돌 순간을 눈으로 확인하기 어렵고, 실제로 빠른 속도로 하강하는 상황에서 정확한 타이밍에 점프하는 것은 사실상 불가능합니다. 비상 상황에서는 임의로 문을 열거나 탈출을 시도하기보다 비상 호출 버튼을 누르고 구조대의 안내를 기다리는 것이 훨씬 안전합니다.
Q. 엘리베이터는 얼마나 자주 점검을 받나요?
A. 국내 기준으로 승객용 엘리베이터는 법정 정기검사를 1년에 한 차례 이상 받아야 하며, 자체 유지관리 점검은 월 단위로 이뤄지는 경우가 많습니다. 제가 거주하는 건물 관리 일지를 본 적이 있는데, 매달 점검 기록이 꽤 꼼꼼하게 남아 있어서 그때 처음으로 '엘리베이터가 이렇게 관리받는 기계구나'를 실감했습니다.
결론
엘리베이터가 줄 하나에 모든 것을 맡긴다는 생각은 제가 꽤 오래 품고 있던 오해였습니다. 안전율 10배의 와이어로프를 여러 가닥 겹치고, 조속기가 이상 속도를 감지해 세이프티 기어가 가이드 레일을 붙잡으며, 마지막엔 버퍼가 충격을 흡수하는 구조까지. 단계별로 독립적인 안전장치가 겹겹이 쌓인 기계라는 걸 알고 나니, 높은 층에서 엘리베이터를 탈 때 느끼던 막연한 불안감이 꽤 많이 줄었습니다.
물론 기계인 만큼 정기 점검을 빠뜨리지 않는 것이 전제 조건입니다. 엘리베이터 내부에 부착된 정기검사 스티커가 유효한지, 비상 호출 버튼이 작동하는지 가끔 확인해 두는 것이 실질적으로 도움이 됩니다. 제 경험상 이런 사소한 확인 습관이 일상의 안전 감각을 키워주는 데 생각보다 꽤 유용했습니다.
