소파 옆 콘센트에 플러그를 꽂으려고 손만 내려서 더듬다가 30초 넘게 헤맨 적이 있습니다. 분명 구멍이 있는데 플러그가 들어가질 않는 겁니다. 몸을 숙여서 보니 구멍이 45도로 기울어져 있었습니다. 그냥 넘겼던 이 구조에는 전기 화재와 감전을 막기 위한 꽤 촘촘한 공학적 논리가 담겨 있었습니다.
접지극이란 무엇이고, 왜 플러그에 붙어 있는가
전자제품의 코드 선을 자세히 들여다보면 내부에 전선이 두 가닥만 있는 게 아닙니다. 전원선 두 가닥 외에 접지선이 하나 더 들어 있습니다. 이 접지선이 연결되는 부분이 바로 플러그와 콘센트 테두리에 달린 은색 또는 금색의 금속 띠, 즉 접지극(Earth Terminal)입니다.
접지극의 역할은 누설전류를 땅으로 흘려보내는 것입니다. 여기서 누설전류란 전자기기 내부에서 의도치 않게 외부로 새어 나오는 미세한 전류를 말합니다. 양이 적다고 무시하면 안 되는데, 이 전류가 사람의 몸을 타고 흐르면 감전으로 이어질 수 있기 때문입니다. 접지극은 그 경로를 사람 대신 땅으로 돌려주는 안전장치입니다.
제가 직접 에어컨이나 세탁기처럼 대형 가전제품의 플러그를 살펴봤을 때, 소형 제품에 비해 플러그 테두리가 확연히 넓고 금속 띠가 선명하게 돌아가 있는 걸 볼 수 있었습니다. 누설전류량이 많은 제품일수록 접지 설계가 더 정밀하게 들어간다는 방증입니다. 반면 이중 절연(Double Insulation) 구조로 설계된 소형 가전은 애초에 누설전류가 외부로 나오지 않도록 이중으로 차단되어 있어, 접지극 없이 만들기도 합니다.
요약: 접지극은 전자기기에서 새어 나오는 누설전류를 사람 대신 땅으로 보내는 안전장치이며, 접지형 플러그의 크기와 구조를 결정짓는 핵심 요소다.
접지형 플러그가 수평 콘센트에 2개 꽂히지 않는 이유
접지형 플러그는 접지선과 접지극을 내부에 수용해야 하므로 비접지형보다 크기가 꽤 커집니다. 그리고 대부분 'ㄱ자(기역자)'로 꺾인 형태를 취하고 있습니다. 이 형태가 많은 이유는 단순히 설계 편의 때문이 아닙니다. 사용자가 임의로 분해할 수 없도록 외부를 완전히 매끄럽게 마감하려다 보니, 코드 선이 꺾여 나오는 구조가 자연스럽게 ㄱ자 형태로 굳어진 겁니다.
문제는 이 ㄱ자 플러그를 구멍 방향이 수평인 2구 콘센트에 2개 동시에 꽂으려 할 때 발생합니다. 제가 실제로 시도해봤는데, 두 번째 플러그를 꽂는 순간 먼저 꽂은 플러그의 코드 선이 옆으로 눌려 꺾입니다. 공간이 부족해서 플러그 본체가 충분히 밀착되지 않는 거죠.
코드 선을 꺾은 채 사용하면 내부 전선 피복이 손상되고, 심한 경우 단선이나 합선(Short Circuit)으로 이어질 수 있습니다. 합선이란 서로 다른 전위의 전선이 직접 접촉해 순간적으로 과전류가 흐르는 현상인데, 이게 전기 화재의 주요 원인 중 하나입니다. 제대로 꽂히지 않은 상태로 사용하면 접촉 면적이 줄어 접촉저항(Contact Resistance)이 높아지고, 그 저항 때문에 열이 발생해 화재로 번질 수 있다는 점도 간과하기 쉽습니다.
- ㄱ자 접지형 플러그 2개를 수평 콘센트에 동시에 꽂으면 코드 선이 꺾임
- 코드 선 꺾임 → 피복 손상 → 단선·합선 위험
- 불완전 접속 → 접촉저항 증가 → 과열 → 전기 화재
요약: 수평 방향 콘센트에 ㄱ자 접지형 플러그를 2개 꽂으면 코드 선이 꺾여 합선과 화재 위험이 생기는데, 이것이 45도 구조가 필요한 직접적인 이유다.

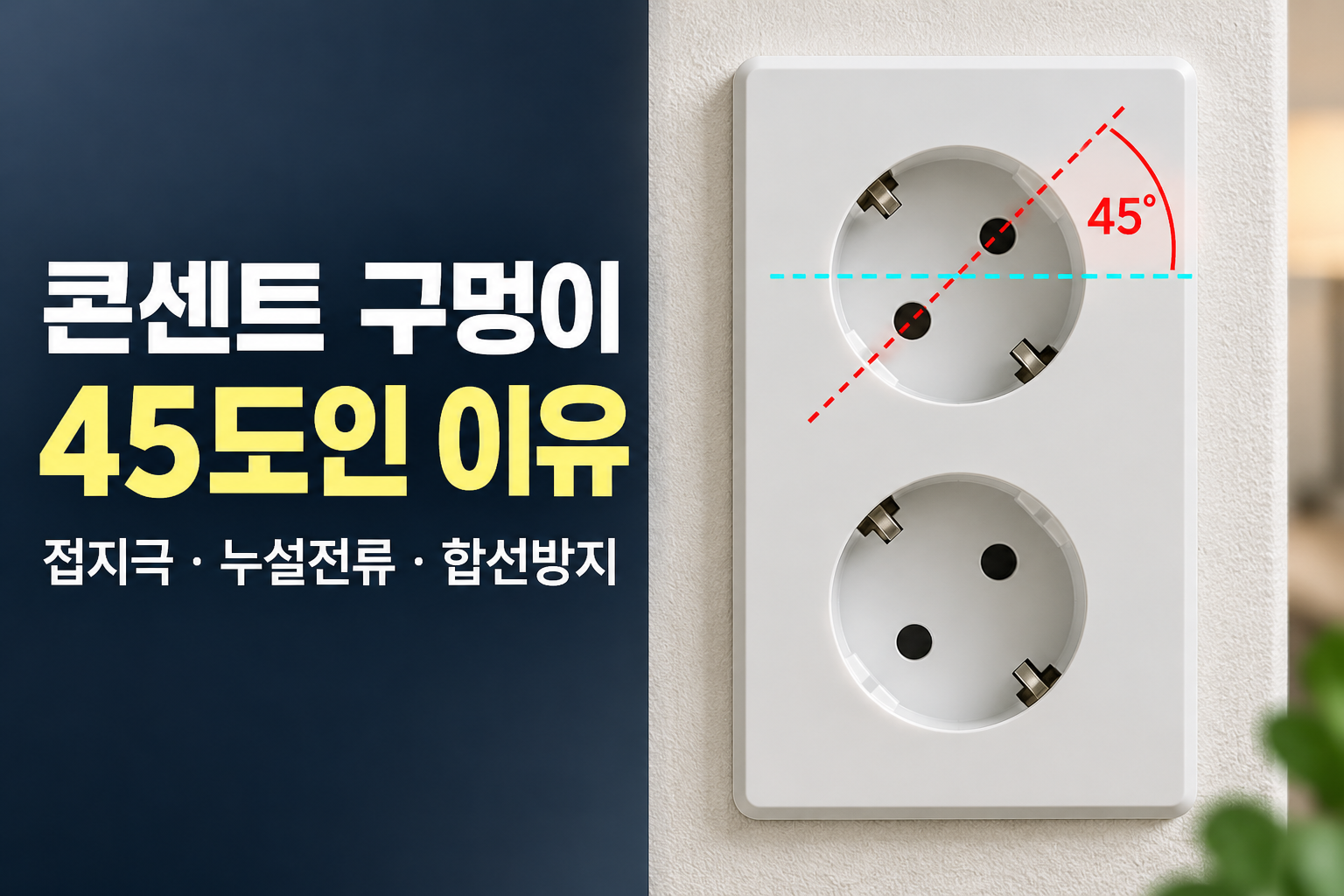

콘센트 구멍이 45도여야 합선방지가 가능한 이유
콘센트 구멍을 45도로 기울이면 ㄱ자 접지형 플러그 2개가 서로 방향을 벌려 꽂히게 되어, 코드 선이 자연스럽게 바깥쪽으로 향합니다. 두 플러그가 서로 간섭하지 않으면서 완전히 밀착되는 구조가 만들어지는 거죠. 제 경험상 이게 익숙해지면 오히려 두 플러그 사이 공간이 딱 맞게 느껴집니다.
여기서 한 가지 더 짚어야 할 부분이 있습니다. 접지형 콘센트 내부에는 전원 단자 두 개 외에 접지극을 위한 금속 접점이 추가로 들어갑니다. 만약 이 상태에서 구멍 방향을 수평이나 수직으로 설계하면, 접지극을 전원 단자와 충분한 거리를 두고 배치하기가 매우 어렵습니다. 간격이 좁아지면 전원 단자와 접지극이 맞닿을 수 있고, 이것이 바로 합선의 위험으로 이어집니다.
결국 45도라는 각도는 "이미 정해진 콘센트 규격 안에서" 접지극을 안전하게 배치하고, 플러그 간 간섭도 막는 최적의 타협점입니다. 콘센트를 더 크게 만들면 되지 않느냐고 생각할 수도 있는데, 국내 전기설비 기술기준(출처: 국가법령정보센터)에는 콘센트 규격이 명확히 정해져 있어 임의로 크기를 바꾸는 것은 허용되지 않습니다. 정해진 틀 안에서 안전을 최대화한 설계가 바로 45도 구조입니다.
요약: 45도 구조는 ㄱ자 플러그 간 간섭 방지와 접지극의 안전 배치를 동시에 해결하는, 규격 내 최적 설계다.
2001년 감전사고 이후 달라진 접지 기준과 멀티탭의 예외
2001년 서울에서 가로등 누전으로 인해 19명이 감전 사망하는 사고가 발생했습니다. 이 사고는 국내 전기 안전 기준을 전면적으로 강화하는 계기가 됐습니다. 이후 신축 건물을 중심으로 접지형 콘센트 설치가 사실상 의무화됐고, 2구 콘센트의 구멍 방향도 45도로 표준화됐습니다. 한국전기안전공사(출처: 한국전기안전공사)는 접지 강화와 누전차단기 설치를 지속적으로 권고하고 있습니다.
그런데 멀티탭을 보면 이야기가 조금 달라집니다. 접지형 멀티탭임에도 콘센트 구멍 방향이 수평인 경우가 많습니다. 처음엔 저도 이게 설계 오류가 아닌가 의심했는데, 알고 보니 이유가 있었습니다. 구멍마다 개별 스위치가 달린 멀티탭은 스위치를 수용하기 위해 각 콘센트 사이 공간이 필연적으로 넓어집니다. 이 추가 공간 덕분에 접지극을 전원 단자와 충분히 이격해서 배치할 수 있어, 구멍 방향이 수평이어도 합선 위험 없이 접지극을 안전하게 설치할 수 있게 된 겁니다.
솔직히 이건 예상 밖이었습니다. 스위치 하나가 공간 구조를 바꾸고, 그게 콘센트 구멍 방향까지 바꾼다는 연결고리가 생각보다 훨씬 촘촘했습니다. 결국 45도든 수평이든, 그 각도 뒤에는 전원 단자와 접지극 사이의 이격 거리를 확보한다는 공통된 목표가 있는 겁니다.
요약: 2001년 감전 사고 이후 접지형 콘센트가 표준화됐고, 멀티탭이 수평 구멍을 써도 안전한 이유는 스위치가 만들어 준 내부 공간 덕분이다.
자주 묻는 질문
Q. 콘센트 구멍이 45도로 기울어진 이유가 뭔가요?
A. 핵심은 두 가지입니다. 첫째, ㄱ자 형태의 접지형 플러그 2개를 동시에 꽂았을 때 코드 선이 꺾이지 않도록 공간을 확보하기 위함입니다. 둘째, 접지극을 전원 단자와 충분히 떨어뜨려 합선 위험을 없애기 위한 설계입니다. 규격으로 정해진 콘센트 크기 안에서 이 두 가지를 동시에 충족하는 각도가 45도입니다.
Q. 접지가 없는 콘센트도 써도 되나요?
A. 이중 절연 구조로 설계된 소형 가전은 접지 없이 사용해도 됩니다. 다만 세탁기, 에어컨, 냉장고처럼 누설전류가 많이 발생할 수 있는 대형 가전은 반드시 접지형 콘센트에 연결하는 것이 안전합니다. 접지가 빠진 상태에서 누설전류가 발생하면 그 경로가 사람의 몸이 될 수 있습니다.
Q. 멀티탭은 왜 구멍 방향이 수평인데도 괜찮은 건가요?
A. 개별 스위치가 달린 멀티탭은 스위치를 수용하기 위해 각 콘센트 사이 간격이 넓어집니다. 이 여유 공간 덕분에 접지극을 전원 단자와 충분히 이격 배치할 수 있어, 수평 방향이어도 합선 위험 없이 안전하게 접지극을 설치할 수 있습니다. 공간 구조가 달라지면 각도의 제약도 달라지는 겁니다.
Q. 오래된 건물 콘센트는 접지가 안 되어 있나요?
A. 2001년 가로등 누전 감전 사고 이후 접지 기준이 강화됐기 때문에, 그 이전에 지어진 건물은 비접지형 콘센트가 많습니다. 구멍 방향이 45도로 기울어져 있어도 접지극이 없는 경우가 있으니, 콘센트 테두리에 금속 접점(접지극)이 있는지 직접 확인해보는 것이 좋습니다.
결론
콘센트 구멍의 45도 각도는 불편함을 주려고 만든 구조가 아닙니다. 접지형 플러그 2개가 간섭 없이 완전히 밀착될 수 있도록, 그리고 접지극과 전원 단자가 맞닿아 합선이 생기지 않도록, 정해진 규격 안에서 도출된 최적의 각도입니다. 2001년 19명의 목숨을 앗아간 사고가 지금 우리가 쓰는 콘센트 구조를 바꿔 놓았다는 사실이 제게는 꽤 무겁게 다가왔습니다.
집에 있는 콘센트가 접지형인지 한 번 직접 확인해보시길 권합니다. 테두리에 금속 접점이 있다면 접지형입니다. 대형 가전은 반드시 접지형 콘센트에 꽂고, 멀티탭도 접지 단자가 있는 제품을 쓰는 것이 전기 화재 예방의 첫걸음입니다.
